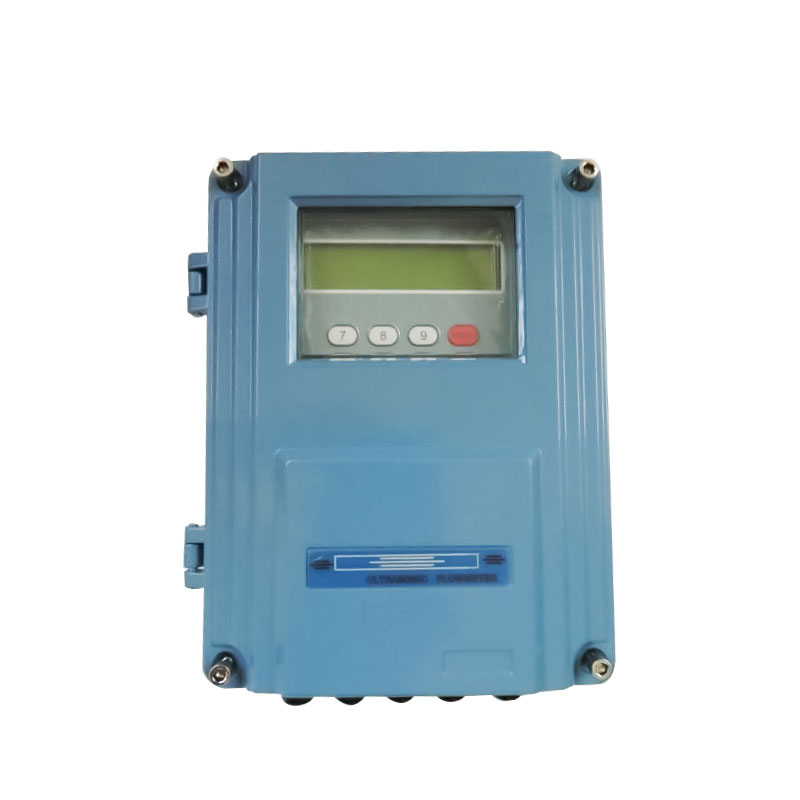

一、壁掛式超聲波流量計產品簡介

壁掛式超聲波流量計又稱外夾式超聲波流量計，壁掛式超聲波流量計以速度差法為原理，測量圓管內液體流量，具有體積小、重量輕、安裝簡單、精度高、可靠性好等優點，可以廣泛應用于液體流量測量。壁掛式超聲波流量計集本公司十多年專業生產制造超聲波流量計的技術與經驗，采用TI的MFP430FG4618低功耗單片機，是性能高、價格低、可靠性好、功能強大的全新超聲波流量計產品。

產品無論在測量精度、測量穩定性、通訊協議、使用方便性等方面都較原超聲波流量計有了很大的提高。同時實現了生產過程中元器件參數無調整化，生產工藝更簡單更適用，產品一致性更加優良，從而保證每一臺出廠產品都達到最佳使用性能。

二、壁掛式超聲波流量計工作原理

當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速，零流量時，兩個傳感器發射和接收聲波所需的時間完全相同（唯一可實際測量零流量的技術），液體流動時，逆流方向的聲波傳輸時間大于順流方向的聲波傳輸時間。

三、壁掛式超聲波流量計產品特點

超聲波流量計除具有同類產品一般的使用功能外，同時還兼有以下特點：

1、每個周期采樣次數提高到了128次，測量結果更穩定，能夠滿足絕大多數清水和污水以及多種化學液體的流量測量需求，大幅減少不良的檢測環境對測量結果的干擾。

2、使用了電氣隔離的直流電源供電，使主機可靠性和抗干擾性大大提高。對于現場無電源的情況，用戶可以選用15W的太陽能電池板配接24V/30AH鉛酸電池組，并可以實現連續一周時間陰天的連續供電。

3、測量主機板上都帶有標準的隔離RF-485接口，能夠同時支持MODBUS，M-BUS兩種標準協議，并完全兼容原超聲波流量計的通訊協議及公司生產的多種流量計水表協議。

4、測量主板上都帶有一個串行擴展總線接口，用戶可以選用各種功能擴展模塊進行功能擴展。可擴展功能有4～20mA電流環輸出、頻率信號輸出、大容量數據記錄、熱敏打印機等功。

5、主板具有兩路三線制PT100鉑電阻輸入電路，接入鉑電阻就成為一個完整的超聲波熱量計。同時增加了溫差靈敏度功能，防止長期低流速或者低溫差時熱量的無效累積。

6、主板具有三路模擬輸入回路?？奢斎雺毫?、液位等物理量，作為簡易RTU使用。

7、軟件操作窗口增加了一個故障計時器（位于菜單M+9），當儀表不能正常計量時，時間值就會增加。

8、具有多達8種不同的語言界面供客戶選擇使用。

四、壁掛式超聲波流量計技術參數
